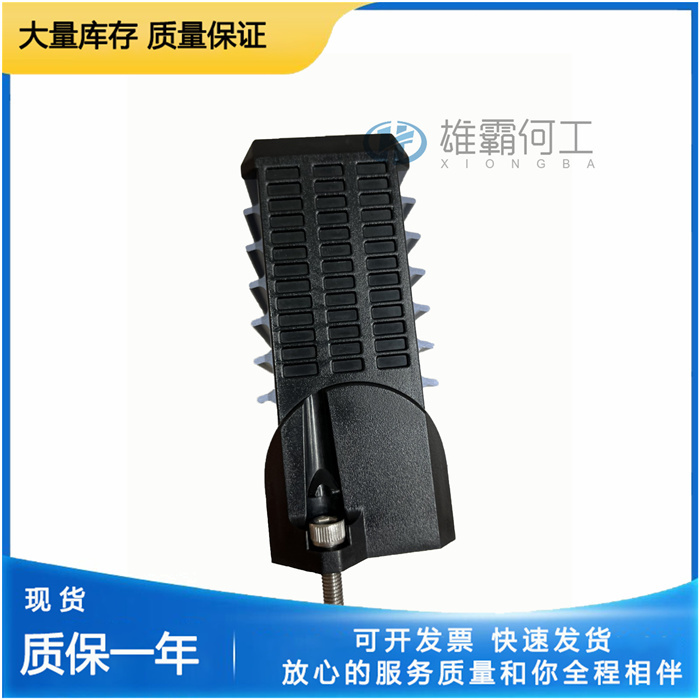

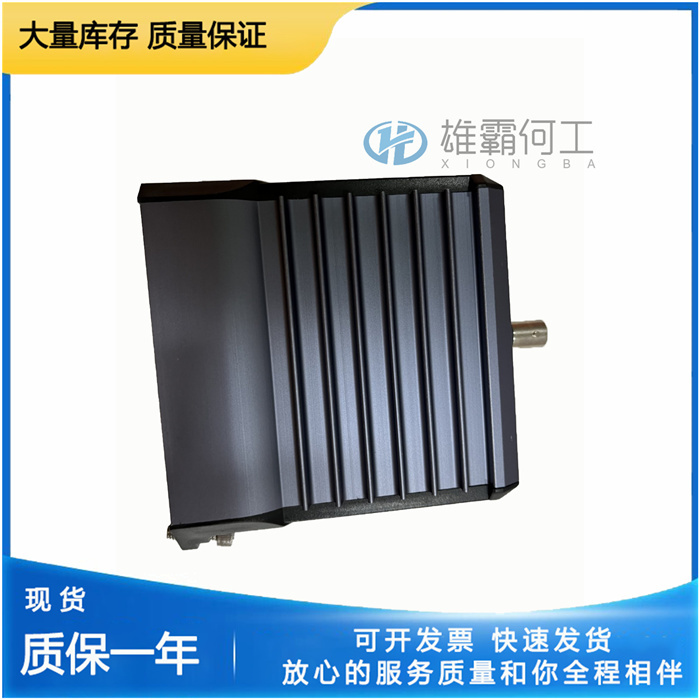

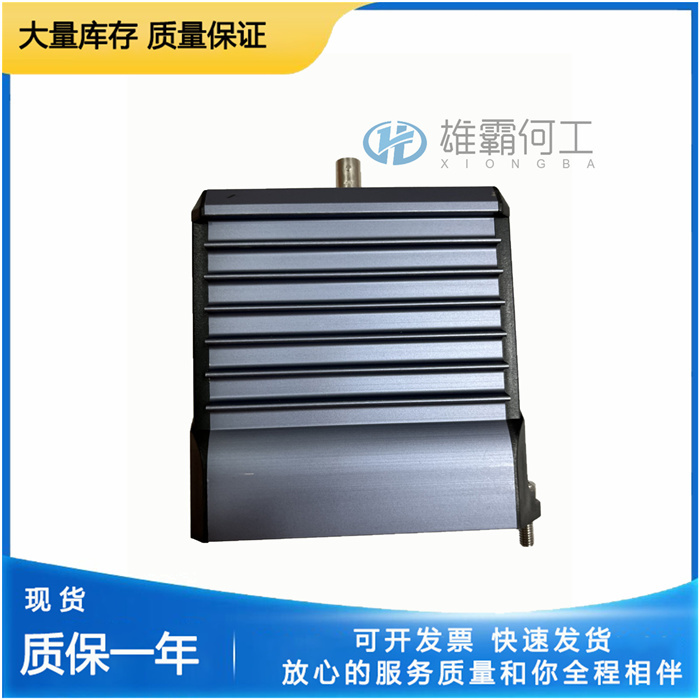

FCM100ET,FOXBORO,控制模块
产品概述：
在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。
2.1保护地（CG，Cabinet Grounding）
是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
2.2逻辑地
也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。
2.3屏蔽地（AG，Analog Grounding）
也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极。
2.4本安地
应独立设置接地系统，接地电阻≤4Ω。本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。
FCM100ET,FOXBORO,控制模块
产品概述：
1、加信号隔离器
2、加磁环
3、PLC供电加隔离变压器
4、开关量信号和模拟量信号分开走；
5、模拟信号最好采用单独屏蔽线。信号类型最好采用4-20mA；
6、模拟信号负载是电磁阀类的，最好能选1.5的线；
7、模拟信号和数字信号不能合用同一根多芯电缆,更不能和电源线共用电缆；
8、PLC输入输出信号线，必须使用屏蔽电缆，在输入输出侧悬空，而在PLC侧接地;
9、信号线缆要远离强干扰源，如变频器、大功率硅整流装置和大型动力设备；
10、为了减少电子干扰对于模拟信号应使用双绞屏蔽电缆模拟信号电缆的屏蔽层应该两端接地，但是如果电缆两端存在电位差将会在屏蔽层中产生等电线连接电流造成对模拟信号的干扰在这种情况下你应该让电缆的屏蔽层一端接地。
