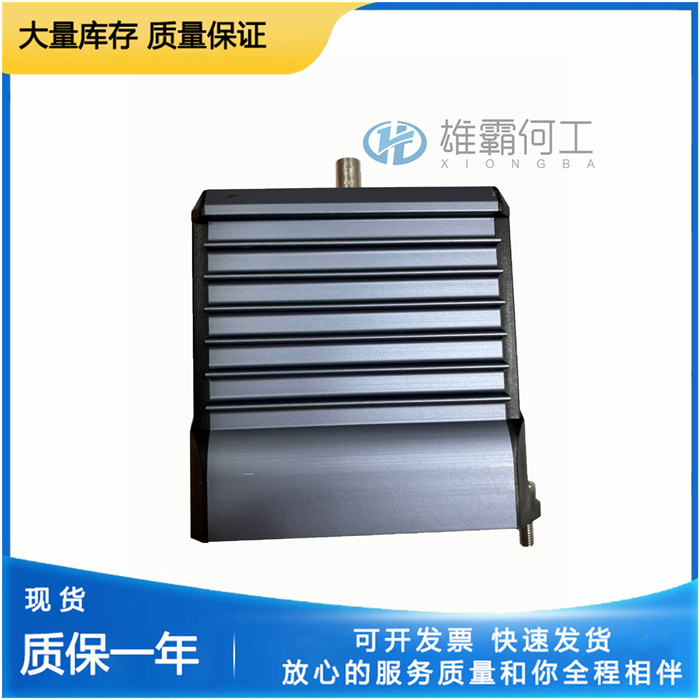

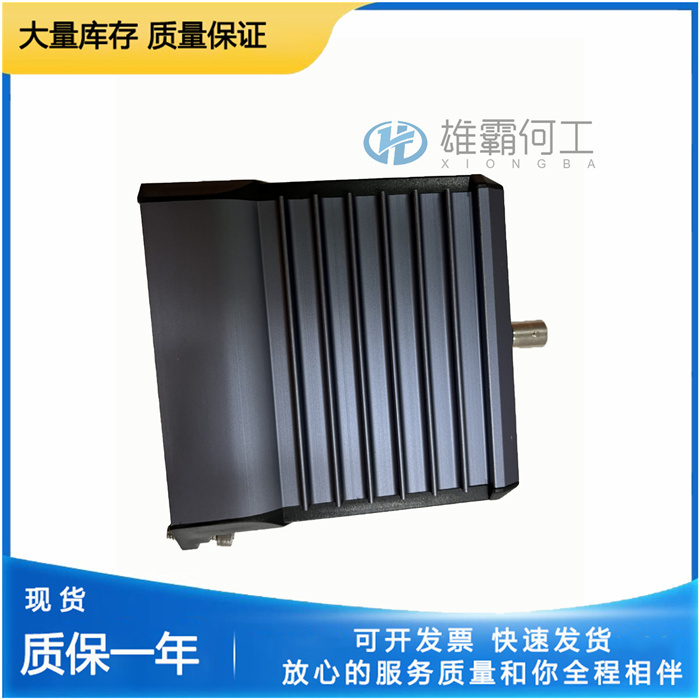

FCM10E,FOXBORO,通信模块
产品概述：
1、S7-1200 CPU 从固件版本V4.1起开始支持组态控制功能，使模块的组态和安装更加灵活。
2、设DCS系统专用独立的接地网；
3、设DCS专用接地网，经接地线、再接至电气接地网。
由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离(因不易在厂房内找到合适的位置)，管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。根据实际运行表明，设置专用的DCS接地网是既困难又不安全的。
四、对公共接地极（网）的要求
1、当厂区电气接地网对地分布电阻≤4Ω时，可将厂区电气接地网当着DCS系统的公共接地极（网）。
2、当厂区电气接地网接地电阻较大或杂乱时，应独立设置接地系统，即为DCS系统的公共接地极（网）。
3、没有本安地接入的公共接地极（网）的对地分布电阻小于4Ω；有本安地的小于1Ω。接地总干线的线路阻抗小于0.1Ω。
4、接地极周围15米内无避雷地的接入点，8米内无 30KW 以上的高低压用电设备外壳的接入点。当现场无法满足该条件时，防雷保护地通过避雷器/冲击波抑制器与公共接地极的主干线相连。电焊地切勿与公共接地极及其接地网搭接在一起，二者应距离10米以上。
现场总线是一种应用于生产现场，在现场设备之间、现场设备和控制装置之间实行双向、串形、多结点的数字通信技术。现场总线具有高度的开放性和分散性。
FCM10E,FOXBORO,通信模块
产品概述：
1、加信号隔离器
2、加磁环
3、PLC供电加隔离变压器
4、开关量信号和模拟量信号分开走；
5、模拟信号最好采用单独屏蔽线。信号类型最好采用4-20mA；
6、模拟信号负载是电磁阀类的，最好能选1.5的线；
7、模拟信号和数字信号不能合用同一根多芯电缆,更不能和电源线共用电缆；
8、PLC输入输出信号线，必须使用屏蔽电缆，在输入输出侧悬空，而在PLC侧接地;
9、信号线缆要远离强干扰源，如变频器、大功率硅整流装置和大型动力设备；
10、为了减少电子干扰对于模拟信号应使用双绞屏蔽电缆模拟信号电缆的屏蔽层应该两端接地，但是如果电缆两端存在电位差将会在屏蔽层中产生等电线连接电流造成对模拟信号的干扰在这种情况下你应该让电缆的屏蔽层一端接地。
