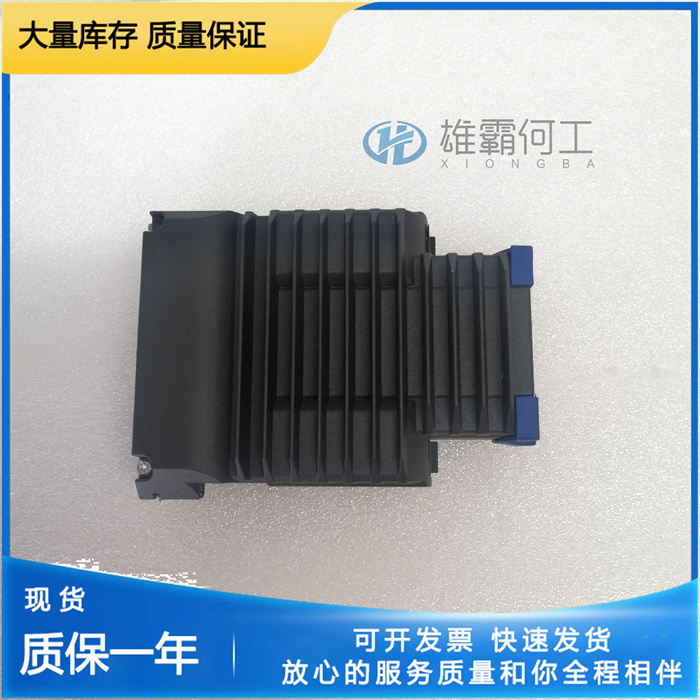

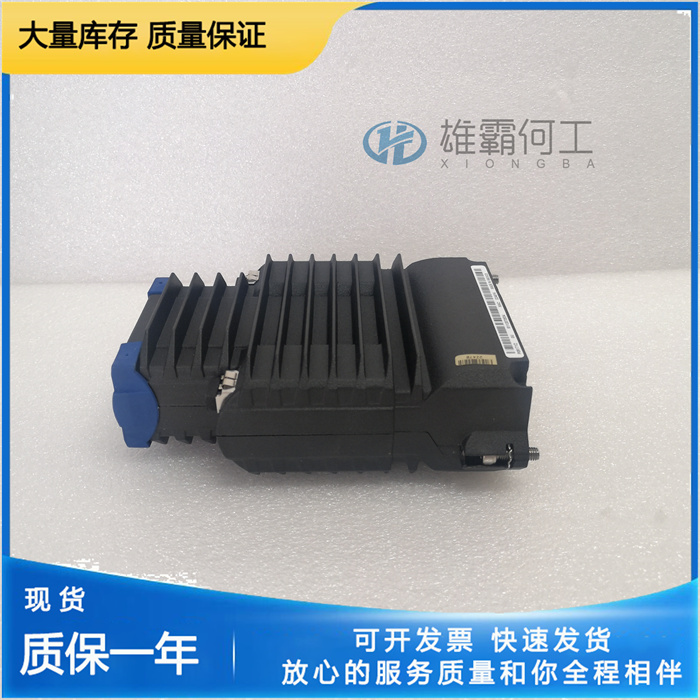

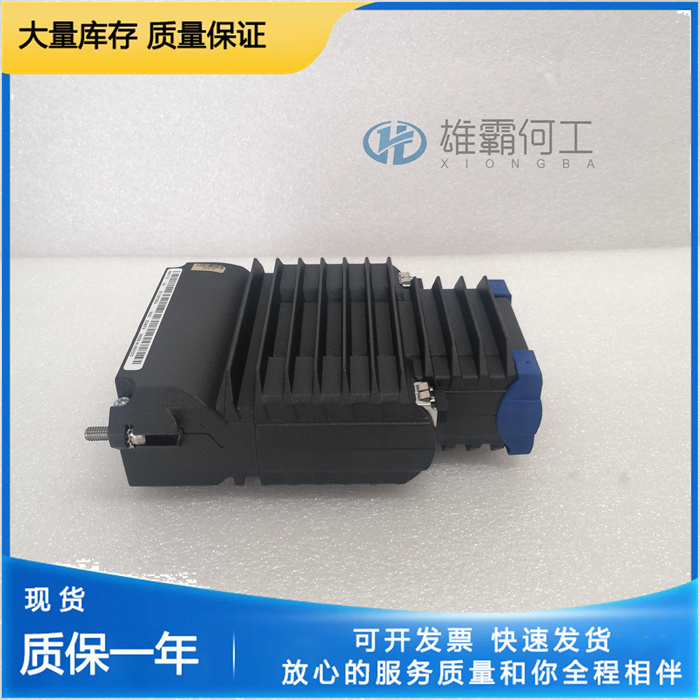

FCP270 P0917YZ,FOXBORO,控制处理器
产品概述：
接地系统的连接应使用铜芯绝缘电线或电缆，采用镀锌螺栓固定，仪表盘、、柜、箱、内的接地汇流排应使用铜材，并有绝缘支架固定。接地总干线与接地体之间应采用焊接。
14、本质安全电路本身除设计文件有特殊规定外，不应接地。当采用二极管安全栅时，其接地应与直流电源的公共端相连。
15、防静电接地应符合设计文件规定，可与设备、管道和电气的防静电工程同时进行。
16、接地连线应采用多股绞合铜芯绝缘电线或电缆，采用镀锌或铜螺栓连接，接地汇流排应使用铜材，并由绝缘支架固定。
17、接地线的截面积应符合设计文件和制造厂的规定，当设计文件和制造厂无规定时，接地连线应大于2mm²，接地分干线应大于6mm²，接地干线应大于20mm²，接地总干线应大于30mm²。
18、接地总干线与接地体之间应采用焊接。埋地的接地干线可用有效截面积相同的热镀锌扁钢或圆钢进行焊接。接头可采用搭接，扁钢搭接长度为宽度的2倍，园钢为直径的6倍，接触应良好，连接应牢固，焊接处应做防腐处理。
FCP270 P0917YZ,FOXBORO,控制处理器
产品概述：
1、加信号隔离器
2、加磁环
3、PLC供电加隔离变压器
4、开关量信号和模拟量信号分开走；
5、模拟信号最好采用单独屏蔽线。信号类型最好采用4-20mA；
6、模拟信号负载是电磁阀类的，最好能选1.5的线；
7、模拟信号和数字信号不能合用同一根多芯电缆,更不能和电源线共用电缆；
8、PLC输入输出信号线，必须使用屏蔽电缆，在输入输出侧悬空，而在PLC侧接地;
9、信号线缆要远离强干扰源，如变频器、大功率硅整流装置和大型动力设备；
10、为了减少电子干扰对于模拟信号应使用双绞屏蔽电缆模拟信号电缆的屏蔽层应该两端接地，但是如果电缆两端存在电位差将会在屏蔽层中产生等电线连接电流造成对模拟信号的干扰在这种情况下你应该让电缆的屏蔽层一端接地。
