TRICONEX 7400212-100 冗余系统

TRICONEX | 2023-12-12 09:32:39| 小编提示：点击图片可以放大

详细介绍
在线咨询

TRICONEX 7400212-100 冗余系统

产品概述：

特性

　选择DCS开发平台的时候，我们最终选定德国科维（KW）软件公司的产品作为我们的开发平台。德国科维软件公司以其MULTIPROG、ProConOS和ProConOS OPC服务器等产品，为复杂的自动化任务的编程和运行，提供了一个全面的、完美的、易于使用的解决方案。由于模块化的开放的系统设计，用户可以很容易地修改系统，使其分别适应不同需要。 MULTIPROG是一个可以适配和集成到任何控制系统并允许对客户部分做个别修改的 IEC 61131 编程系统。 12.12-1.jpg

TRICONEX 7400212-100 冗余系统

产品概述：

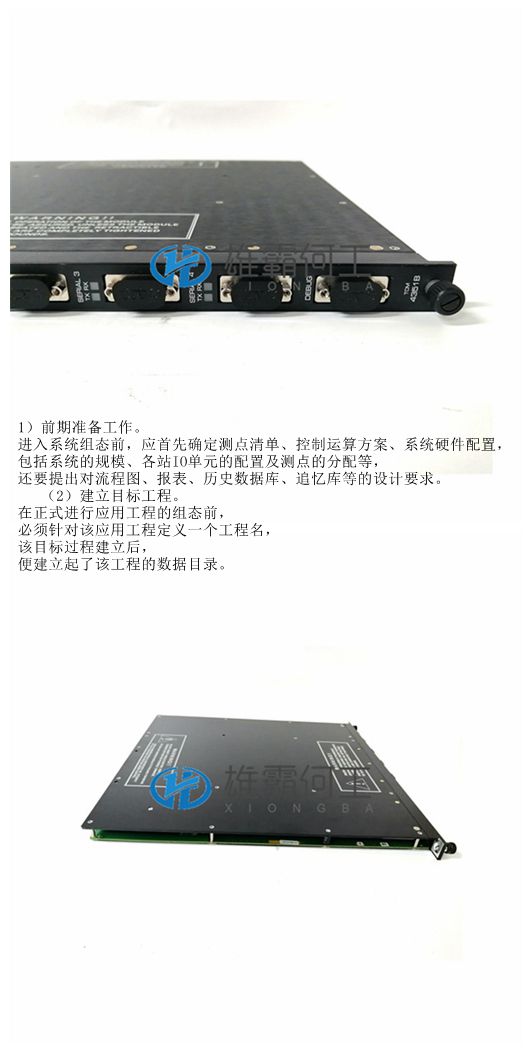

（1）前期准备工作。进入系统组态前，应首先确定测点清单、控制运算方案、系统硬件配置，包括系统的规模、各站IO单元的配置及测点的分配等，还要提出对流程图、报表、历史数据库、追忆库等的设计要求。

（2）建立目标工程。在正式进行应用工程的组态前，必须针对该应用工程定义一个工程名，该目标过程建立后，便建立起了该工程的数据目录。

（3）系统组态设备。应用系统的硬件配置通过系统配置组态软件完成。采用图形方式，系统网络上连接的每一种设备都与一种基本图形对应。在进行系统设备组态之前必须在数据库总控中创建相应的工程。

（4）数据库组态。数据库组态就是定义和编辑系统各站的点信息，这是形成整个应用系统的基础。在MACS系统中有两类点，一类是实际的物理测点，存在于现场控制站和通信站中，点中包含了测点类型、物理地址、信号处理和显示方式等信息；一类是虚拟量点，同实际物理测点相比，差别仅在于没有与物理位置相关的信息，可在控制算法组态和图形组态中使用。

（5）控制算法组态。在完成数据库组态后就可以进行控制算法组态。DCS系统提供了符合IEC1131-3标准的五种工具：SFC、ST、FBD、LD和FM。

（6）图形、报表组态。图形组态包括背景图定义和动态点定义，其中动态点动态显示其实时值或历史变化情况，因而要求动态点必须同已定义点相对应。通过把图形文件连入系统，就可实现图形的显示和切换。

（7）编译生成。系统联编功能连接形成系统库，成为操作员站、现场控制站上的在线运行软件的基础。系统包括实时库和参数库两个部分组成，系统把所有点中变化的数据项放在实时库中，而把所有点中不经常变化的数据项放在参数库中。服务器包含了所有的数据库信息，而把现场控制站上只包含该站相关的点和方案页信息，这是在系统生成后由系统管理中的下装功能自动完成的。

（8）系统下装。应用系统生成完毕后，应用系统的系统库、图形和报表文件通过网络下装在服务器和操作员站。服务器到现场控制站的下装是在现场控制站启动时自动进行的。现场控制站启动时如果发现本地的数据库版本号与服务器不一致，便会向服务器请求下装数据库和方案页。
