在这个基于LED的项目中，我将向你展示如何使用非常简单的硬件设计一个向上向下渐变的LED电路。如今，LED灯的使用正在迅速增加，因为其成本降低，耐用性长（当然，其功耗低）。

一般来说，你可以看到各种实现方式，如汽车DRL（日间行车灯），装饰房屋，普通灯具，应急灯等。

其中一个重要的应用是，LED灯根据进入或离开一个特定地点或房间的人数增加和减少其强度。

这个概念被称为LED的褪色。这里有一个简单的电路，当它被施加一些电压时，LED会慢慢变暗。

上下消隐的LED灯电路原理

该电路主要由一个晶体管和一个电容组成。发光二极管在正向偏压条件下导电，即只有当正极连接到正极，负极连接到电池的负极时，LED才会发光。

在这个电路中，LED只有在负极接地时才会导通，因为正极被施加了一些电压。当按钮被按下时，电容器开始充电和放电，导致LED上下闪烁。

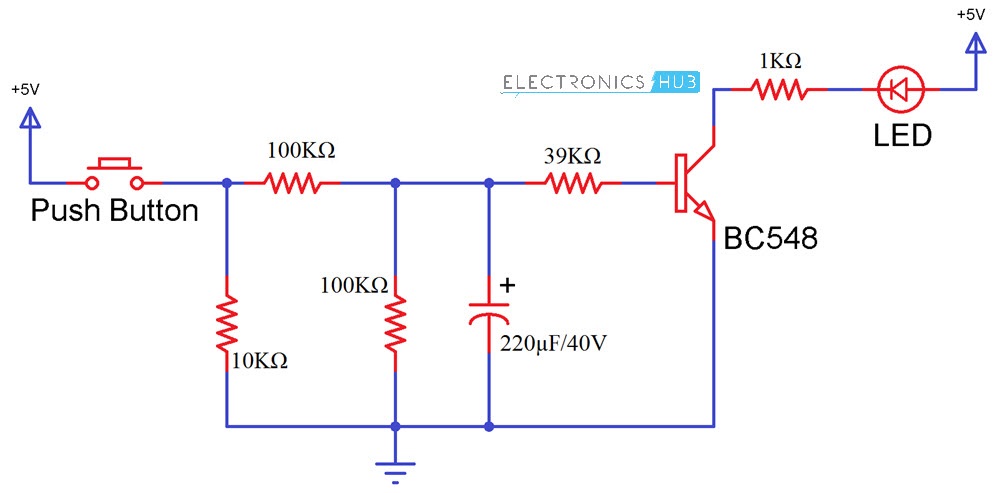

上下渐变的LED灯电路图

所需元件

电容器 - 220μF

电阻器

2 X 100KΩ

10KΩ

39KΩ

100Ω

BC 548 (任何NPN晶体管)

LED

ON/OFF开关（按钮）

迷你面包板

5V电源

连接导线

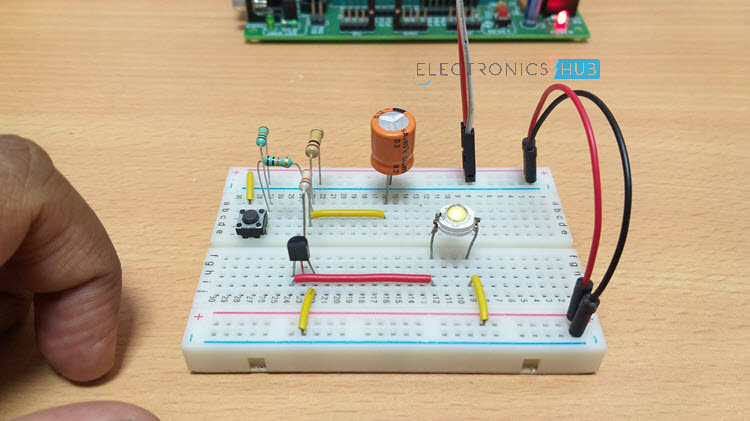

上下渐变的LED灯电路设计

在这个电路中，电源被连接到开/关开关上，即一个按钮。一个10KΩ的电阻被连接在按钮后面，使按钮进入下拉模式。这使得按钮最初为低电平，当它被按下时，它变成高电平。

然后，开关被连接到一个电阻为100KΩ的电阻上，该电阻负责给220μF的电容充电。另一个39KΩ的电阻连接在晶体管之前，电容器通过它放电。

一个100KΩ的电阻与电容器并联，这样大部分电荷就通过39KΩ的电阻排出。

这里使用的晶体管是一个BC548系列的NPN晶体管。这个NPN晶体管最初处于关闭状态，即不导电。只有当基极区域被施加一定的电压时，电压才会从发射极流向集电极。晶体管基极所需的最小电压是0.7V。

当这个电压被施加时，晶体管开始导电，电压开始从发射极流向集电极。你可以通过阅读《晶体管的偏置和特性》一文获得更多关于NPN晶体管的知识。

像1N4007这样的PN结二极管可以放在100KΩ电阻和电容器之间，这样在放电时，电容器的电荷只流经其他电阻。

如何操作向上向下渐变的LED灯电路？

首先，打开电路。

然后按下按钮。

你可以看到LED向上渐变，即慢慢地其强度增加。当按下按钮时，电压流经二极管（电路中未显示），然后流经一系列具有100KΩ的电阻。

与该电阻并联的电容器被充电。这给晶体管的基极提供了一些电压，然后开始导通。

因此，集电极的电压流向发射器，而发射器则连接到地面。

因此，LED的负极被连接到地面。

由于电容器不断产生脉冲，LED慢慢开始发光。

当开关被释放时，随着电容器的放电，LED开始慢慢消失。

在晶体管之前，有一个36KΩ的电阻，以便在放电时，电容器通过这个电阻放电。

上下消隐LED灯电路的应用

这可以用在商场里，在没有人群的地方淡出灯光。

渐变的LED灯可用于安全应用，以提醒某些东西。

这些可以在家庭应用中使用。

这些可以用在汽车上，作为有一些变化的指示灯。

电路的局限性

LED灯应以正确的电压供电，否则它们可能会被损坏。

LED会因年龄和温度而改变颜色。
