想象一下，当你距离车辆三米开外，车辆，大灯、尾灯、车内灯亮起；距离1米时车门解锁，进入车内自动启动空调或者座椅加热，中控大屏播放一声欢迎回来，这一切是不是很科幻和炫酷，不要羡慕，今后汽车应用了 UWB 技术这一切都可以照进现实。 2021年7月，CCC（车联网）联盟发布了汽车数字秘钥3.0版规范，明确了第三代数字钥匙是基于 UWB/BLE(蓝牙)+NFC的互联方案。3.0规范的推出，相当于宣告了UWB技术车端运用时代的正式开启。 大联大推出的基于 NXP NCJ29D5 的 UWB 汽车钥匙定位系统，可实现厘米级定位精度。

1. UWB 芯片 NXP NCJ29D5 介绍

· 符合 IEEE 802.15.4 HRP UWB PHY 标准

· 芯片上 MAC 固件，以减轻超宽带范围设置和会话控制

· 支持 SHF 超宽频带从 6.0 GHz 到 8.5 GHz 的全球使用

· 供电电压 1.8 V ~ 3.6 V

· 可配置的电流限制应用与纽扣电池供应

· ARM®Cortex-M33 32 位处理器 55.2 MHz

· ARM®AHB-Lite 总线矩阵和双主 NS-DMA 快速数据传输

· SPI, UART 和 LIN 兼容接口

2. 功能介绍

· 钥匙检测到移动或震动会唤醒蓝牙信号广播

· 支持车身多锚点定位

· 可防中继攻击，对定位数据加密

· 两个 UWB Core Board 可以做一对一测距

3. 方案组成

· 钥匙： UWB NCJ29D5 + BLE KW38

· 锚点： UWB NCJ29D5D + MCU S32K144，车外*4，车内*1

· 车内蓝牙节点： BLE KW38

· BCM：NXP S32K144EVB（Lock8 2D定位算法）

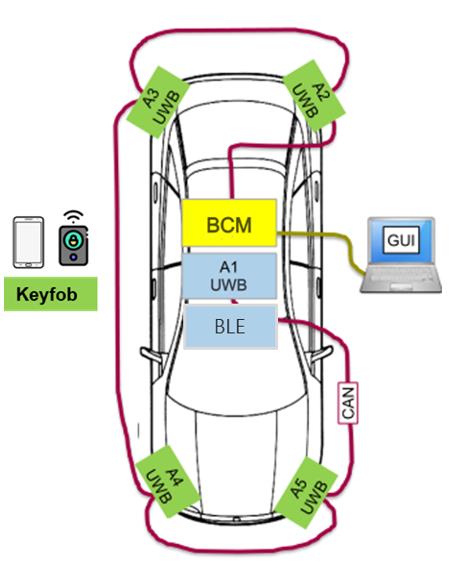

4. 安装位置

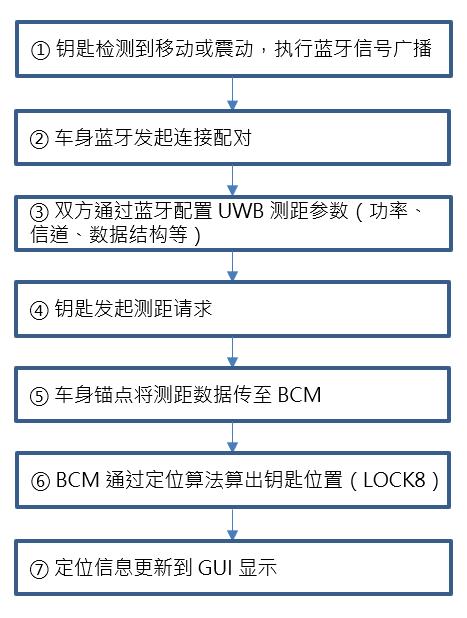

5. 原理介绍

►场景应用图

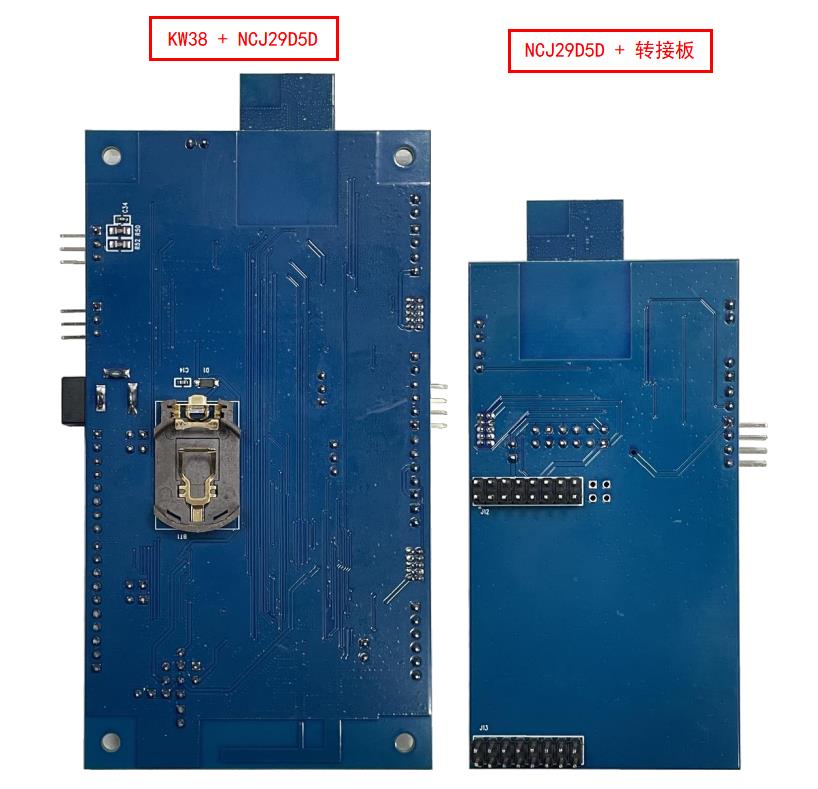

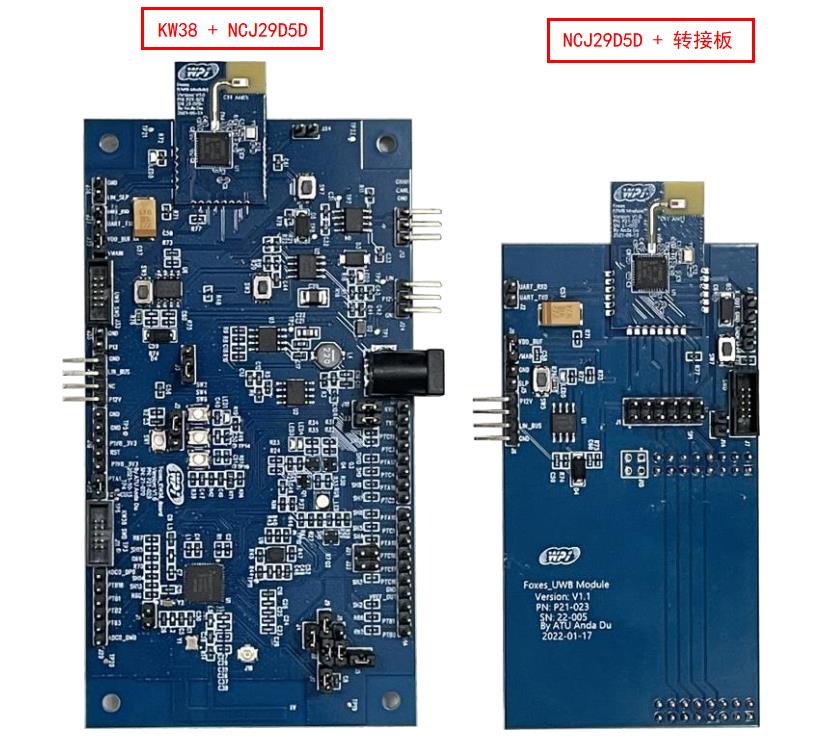

►产品实体图

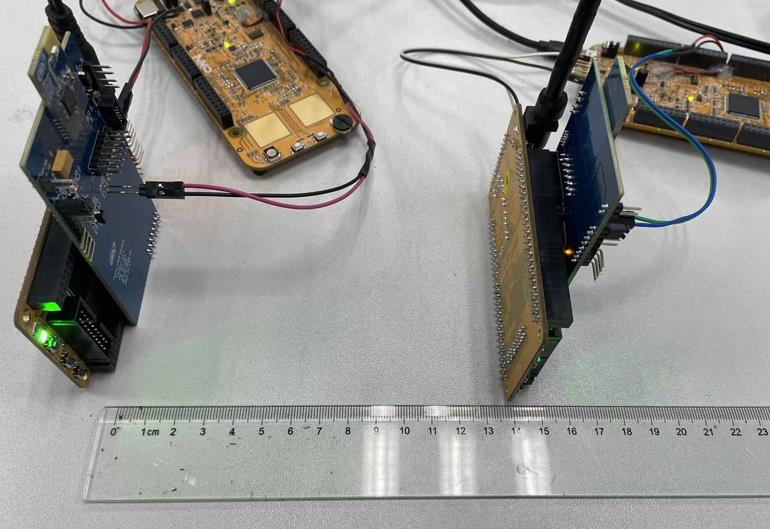

►展示板照片

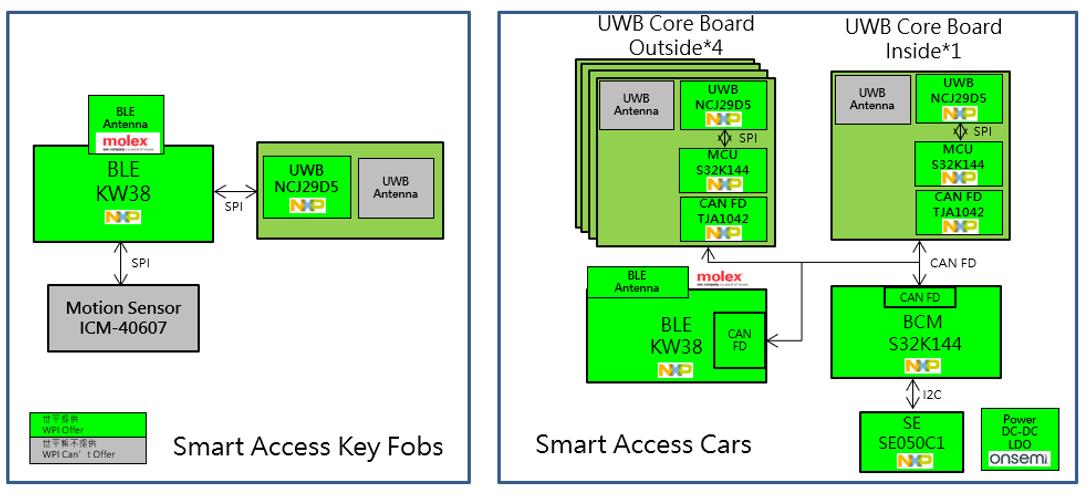

►方案方块图

►核心技术优势

支持中心频率从 5 GHz-8.0 GHz，带宽可达 500MHz，对信道衰落不敏感，多径分辨能力强，定位精确，可实现厘米级定位精度。

►方案规格

支持 SHF 超宽频带从 6.0 GHz 到 8.5 GHz 的全球使用，数据速率 110 kbps (BPRF)， 850 kbps (BRRF)， 6.8 Mbps (BPRF)， 7.8 Mbps (HPRF)，供电电压 1.8 V ~ 3.6 V，UWB 片内是 ARM®Cortex-M33 32 位处理器 55.2 MHz，256kbyte 非易失性内存，40 kByte RAM，96 kByte ROM，ARM®TrustZone 技术和 S-DMA 安全，SPI, UART 和 LIN 兼容接口。
