实验目的

• （1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
• （2）通过实验理解和掌握D触发器原理；
• （3）学习用Verilog HDL语言行为机描述方法描述D触发器电路。

实验任务

本实验的任务是描述一个带有边沿触发的同步D触发器电路，并通过STEP FPGA开发板的12MHz晶振作为触发器时钟信号clk，拨码开关的状态作为触发器输入信号d，触发器的输出信号q和~q，用来分别驱动开发板上的LED，在clk上升沿的驱动下，当拨码开关状态变化时LED状态发生相应变化。

实验原理

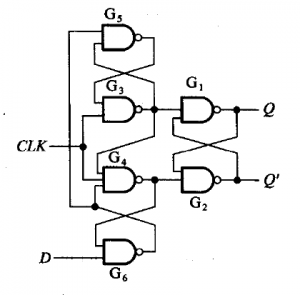

从D触发器的特性我们知道，它的状态仅仅取决于时钟信号达到之前瞬间的D信号。为了防止SR锁存器的S、R被同时置1的情况，常采用维持阻塞结构的D触发器，其电路结构如下，边沿触发器的次态仅仅取决于CLK信号上升沿（或下降沿）到达时刻输入信号的状态。

Verilog HDL建模描述

用行为描述方式实现的D触发器程序清单dff.v

moduledff( //模块名及参数定义 inputclk,rst,d, outputregq, outputwireqb); assignqb=~q; always@(posedgeclk)//只有clk上升沿时刻触发 if(!rst) //复位信号判断，低有效 q<=1'b0;//复位有效时清零 else q<=d;//触发时输出q值为输入d endmodule

仿真文件dff_tb.v

`timescale1ns/100ps//仿真时间单位/时间精度 moduledff_tb(); regclk,rst,d; //需要产生的激励信号定义 wireq,qb; //需要观察的输出信号定义 //初始化过程块 initial begin clk=0; rst=0; d=0; #50 rst=1; end always#10clk=~clk;//产生输入clk，频率50MHz always#15d=~d; //module调用例化格式 dffu1(//dff表示所要例化的module名称，u1是我们定义的例化名称 .clk(clk),//输入输出信号连接。 .rst(rst), .d(d), .q(q),//输出信号连接 .qb(qb) ); endmodule

实验步骤

1. 打开Lattice Diamond，建立工程。
2. 新建Verilog HDL设计文件，并键入设计代码。
3. 根据逻辑综合并分配管脚。clk/C1,rst_n/L14,d/M7,q/N13,qb/M12
4. 根据仿真教程，实现对本工程的仿真，验证仿真结果是否与预期相符。
5. 如果仿真无误，构建并输出编程文件，烧写至FPGA的Flash之中。
6. 观察输出结果。

仿真结果和实验现象

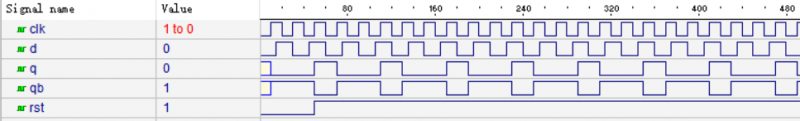

1. 仿真结果如下图所示：
2. 实验现象：拨动拨码开关的第1位到ON，给D触发器输入1，则LED1灭，LED2亮输出q=1，notq输出0；拨到OFF时LED1亮，LED2灭，即q输出0，notq输出1（注意LED上拉到3.3V，所以LED管脚为0时亮）。
