微型逆变器，一般指的是光伏发电系统中的功率小于等于1000瓦、具组件级MPPT的逆变器，全称是微型光伏并网逆变器。“微型”是相对于传统的集中式逆变器而言的。传统的光伏逆变方式是将所有的光伏电池在阳光照射下生成的直流电全部串并联在一起，再通过一个逆变器将直流电逆变成交流电接入电网；微型逆变器则对每块组件进行逆变。
一、前言
微型逆变器，一般指的是光伏发电系统中的功率小于等于1000瓦、具组件级MPPT的逆变器，全称是微型光伏并网逆变器。“微型”是相对于传统的集中式逆变器而言的。传统的光伏逆变方式是将所有的光伏电池在阳光照射下生成的直流电全部串并联在一起，再通过一个逆变器将直流电逆变成交流电接入电网；微型逆变器则对每块组件进行逆变。其优点是可以对每块组件进行独立的MPPT控制，能够大幅提高整体效率，同时也可以避免集中式逆变器具有的直流高压、弱光效应差、木桶效应等。
二、产品应用
微型逆变器是一种轻便小巧的电源逆变器，具有高效、可靠、稳定的特点。其工作原理是将DC电源转换为AC电源，可广泛应用于户外、家居、移动电源、太阳能光伏等领域。

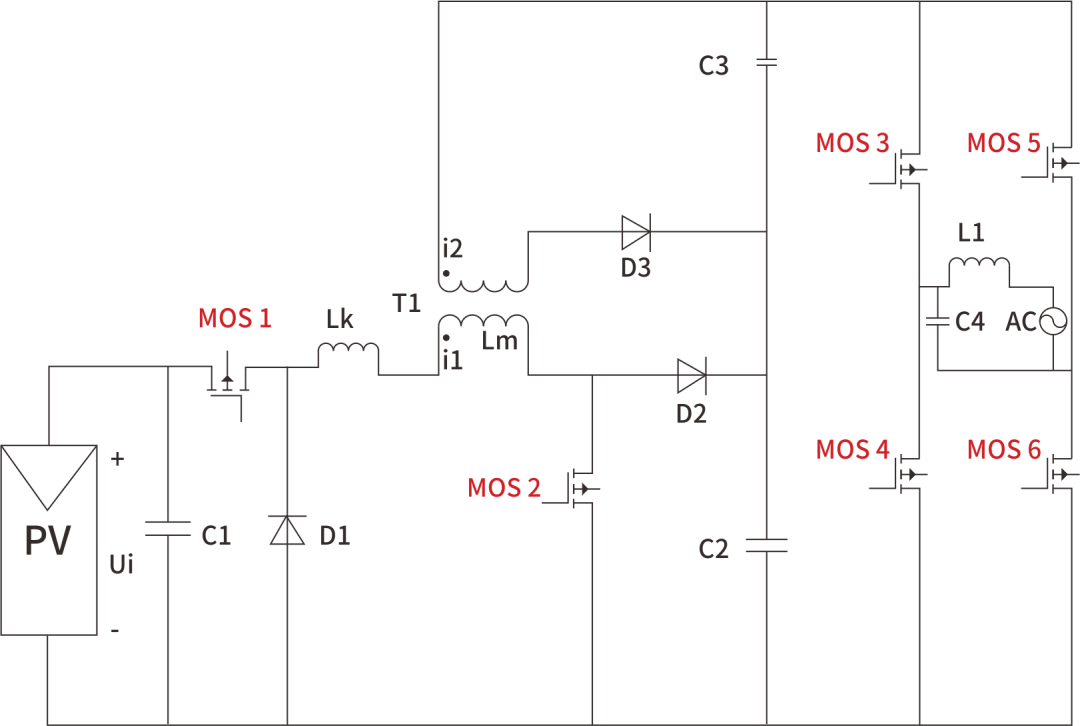

三、典型应用拓扑图
四、典型应用线路及选型推荐

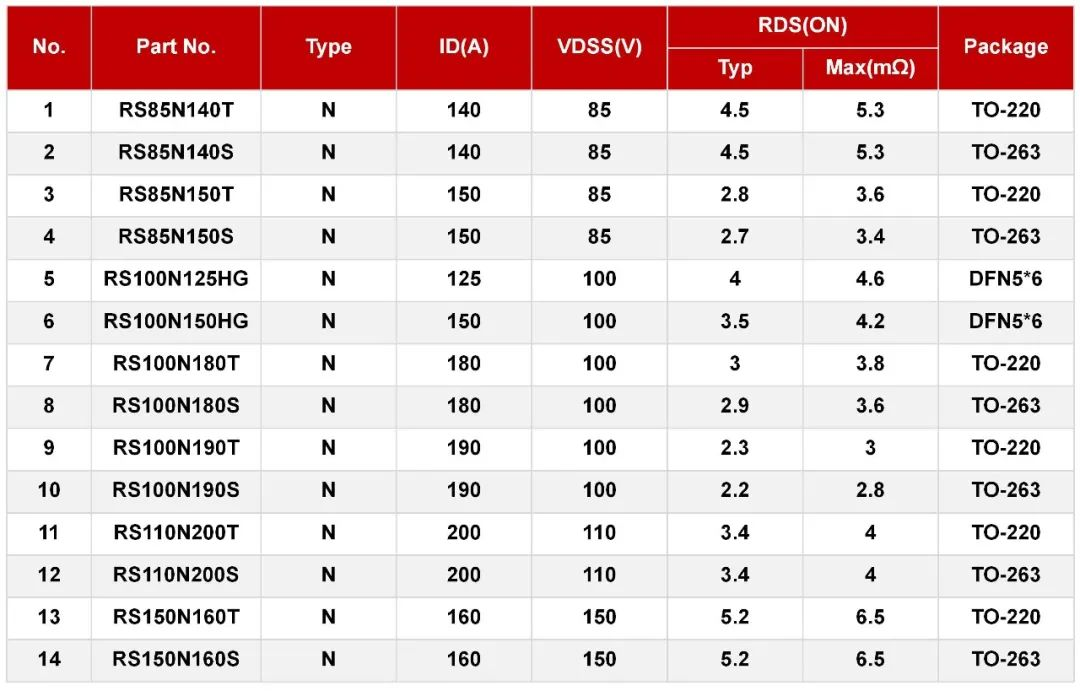

如上图光伏板PV端DC/DC(MPPT)开关管MOS1和MOS2同时导通，变换器原边电流i1 快速上升，将能量储存在变压器励磁线圈Lm中，同时漏感Lk中也积聚能量；由于变压器的特点，副边电流i2经过二极管D3继续向电容C3充电并快速下降直至零，二极管D3关断。DC/DC(MPPT)开关管 MOS1 和MOS2 管推荐使用瑞森半导体低压MOS-SGT系列，选型如下：

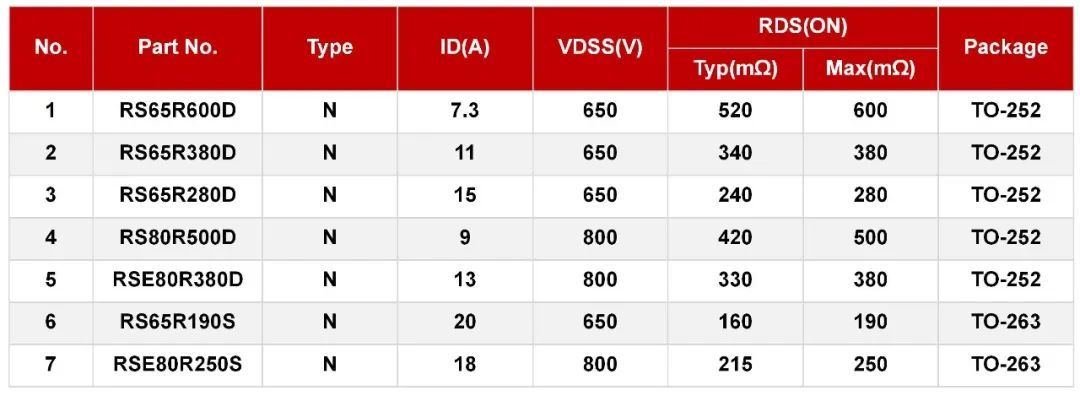

逆变器（ Inverter）是将太阳能电池板产生的直流电转换为可以在家庭中使用的交流电。而此电路中Inverter 经过逆变变成市电220 V，从而给家庭里的洗衣机、冰箱、电视等提供电力。故MOS3/4/5/6 推荐使用瑞森半导体超结MOS系列。
瑞森半导体超结MOS系列，采用多层外延工艺技术制造，拥有更优的EMI特性，更容易通过安规认证；超低导通电阻和结电容，有效降低导通损耗和开关损耗，效率高，发热小，可以适应更高的开关频率。
